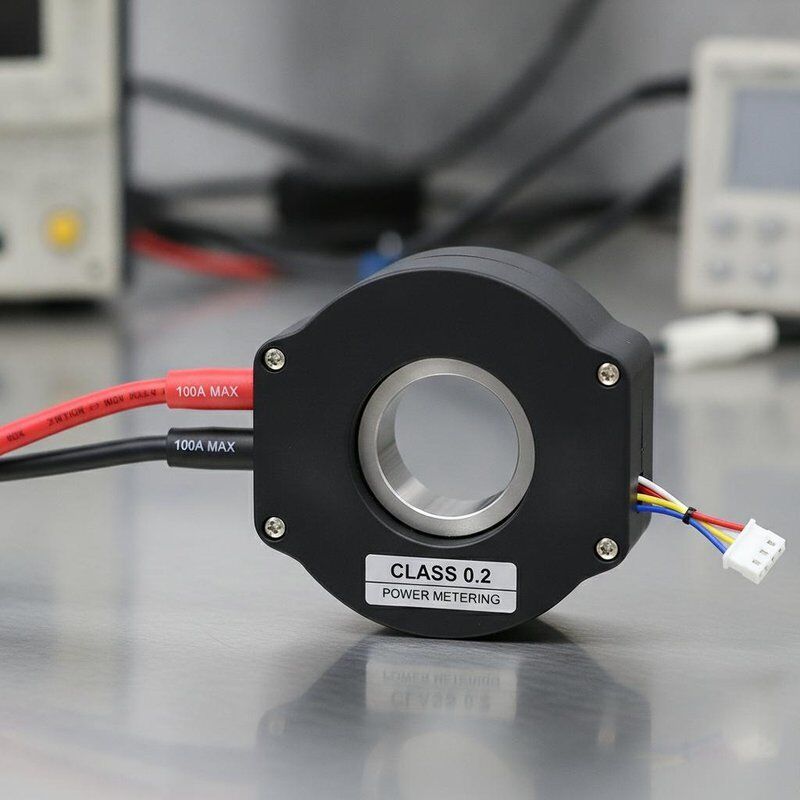

Nanocrystalline Kern-Hochfrequenz-Stromtransformator mit Genauigkeit der Klasse 0.2 und Breitfrequenz-Antwort 50Hz-100kHz

Nanocrystalline Kern Hochfrequenzstromtransformator 100A Klasse 0.2

HebelwirkungNano-kristallines weiches magnetisches Material, unser Hochfrequenzstromtransformator erreichtMessgenauigkeit der Klasse 0.2Der nanocrystalline Kern bietet eine überlegene Linearität, einen außergewöhnlich geringen Phasenwinkelfehler,und breitbandfähiger Betrieb - ideal für die präzise Leistungsmessung in modernen intelligenten Netzen und industriellen Energiemanagementsystemen.

Wesentliche Merkmale

• Nanocrystalline Kerntechnologie:Fe-basiertes nanocrystallines Material mit einer Sättigungsflussdichte von 1,25 T und einer Durchlässigkeit von mehr als 80,000, was kompakte CT-Designs mit außergewöhnlicher Genauigkeit ermöglicht.
• Klasse 0.2 Präzision:Zertifiziert nach IEC 61869-2 für Messanwendungen mit einem Verhältnisfehler von weniger als ±0,2% und einer Phasenverschiebung von weniger als 10 Minuten.
• Breitfrequenzreaktion:Lineare Leistung von 50 Hz Grundfrequenz bis 100 kHz Harmonik, Erfassung von Hochfrequenzinhalten, die für die Leistungsqualitätsanalyse unerlässlich sind.
• Erweiterter Temperaturbereich:Stabile Genauigkeit von -40°C bis +85°C, geeignet für Außenunterstationen und Industrieumgebungen.
• Kompakte Toroide:Minimaler Fußabdruck und durchgehende Montage für eine einfache Integration in Busbar- und PCB-basierte Messgeräte.

Anwendungen

• Intelligente Energiemessgeräte (Wohn- und Industrie)
• Leistungsqualitätsanalysatoren
• Sonnenumrichter-Strommessung
• Elektrofahrzeugladestationen
• Datenzentrum-Stromverteilungseinheiten (PDU)
• Überwachungs- und Schutzrelais der Unterstation

Vorteile gegenüber herkömmlichen CT

Traditionelle Silizium-Stahl-CTs haben Probleme mit der Genauigkeit bei niedrigen Strömen und hohen Frequenzen.die Ferrit-ähnliche Hochfrequenzantwort mit Stahlähnlicher Sättigungsfähigkeit bietet.

Anpassung

Wir konfigurieren Drehverhältnis, Belastungswiderstandsintegration, Blei Draht Endung und Pottenoptionen, um Ihre spezifischen Mess-IC und Installationsanforderungen entsprechen.Bewertungsproben, die innerhalb von 7 Arbeitstagen versendet werden.
