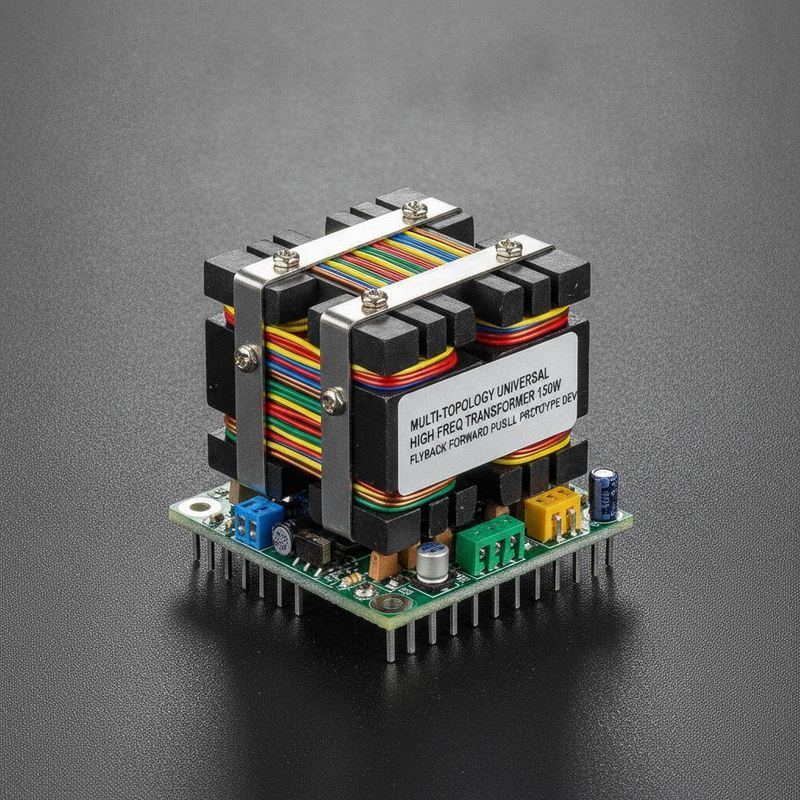

Multi-Topologie-Universaler Hochfrequenztransformator mit 150 W Nennleistung und PC40 Ferritkern

Multi-Topologie-Universal-Hochfrequenztransformator 150 W

Beschleunigen Sie IhreEntwicklungszyklus der Stromversorgungmit diesem einzigartig vielseitigen Hochfrequenztransformator. Es verfügt über mehrere Wicklungen mit Abgriffen sowohl auf der Primär- als auch auf der Sekundärseite und unterstütztvier Hauptkonvertertopologien– Flyback, Forward, Push-Pull und Halbbrücke – aus einer einzigen magnetischen Komponente. Ideal für Forschungs- und Entwicklungslabore, universitäre Leistungselektronikprogramme und Designingenieure, die Topologie-Kompromisse bewerten, bevor sie sich für die Produktion von Magnetbauteilen entscheiden.

Hauptmerkmale

• 4 Topologien, 1 Transformator:Intern angezapfte Wicklungen ermöglichen eine schnelle Neukonfiguration zwischen den Modi Flyback (einzelner Schalter isoliert), Vorwärts (einschließlich Rücksetzwicklung), Push-Pull (Primäranzapfung in der Mitte) und Halbbrücke (geteilte Primärwicklung).
• Beschleunigtes Prototyping:Eliminieren Sie die zwei- bis vierwöchige Vorlaufzeit für kundenspezifische Prototyptransformatoren – beginnen Sie sofort mit dem Testen Ihres Wandlerdesigns mit einer einzigen vielseitigen magnetischen Komponente.
• Dokumentierte Windungskarte:Jede Einheit wird mit einem detaillierten Wicklungsplan und einem Anschlussplan geliefert, der die Abgriffspannungen, Windungsverhältnisse und empfohlenen Anschlüsse für jede unterstützte Topologie zeigt.
• Breite Spannungskompatibilität:Das Multi-Tap-Design ermöglicht je nach Wicklungskonfiguration Eingangsspannungen von 12 V bis 400 V DC und unterstützt sowohl Niederspannungsbatteriesysteme als auch PFC-Front-End-Designs.
• PC40 Ferritkern:MnZn-Ferritmaterial nach Industriestandard mit gut charakterisierten Verlustkurven, das die Modellierung und Simulation in Ihrer Magnetkonstruktionssoftware erleichtert.

Anwendungen

• Forschung und Entwicklung sowie Prototyping im Bereich Stromversorgung
• Leistungselektroniklabore der Universität
• Topologievergleich und Benchmarking
• Proof-of-Concept-Demonstrationen
• Maßgeschneiderte Netzteile in kleinen Stückzahlen
• Studentische Designwettbewerbe (IEEE, Solar Decathlon)

Komplettes Dokumentationspaket

Zu jedem Transformator gehören: Windungsverhältnisdiagramm, Induktivitätsmatrix, Streuinduktivität nach Konfiguration, DCR-Werte für jedes Wicklungssegment, Hochspannungstestergebnisse und empfohlene Betriebsfrequenzbereiche pro Topologie. SPICE-kompatible gekoppelte Induktormodelle auf Anfrage erhältlich.
